配線首先你得知道功率，然后計算電流，
在電工行業中，
380V，每千瓦算2A，（如一臺三相異步電動機，功率為15千瓦，那你可估算電流為30A）
220V每千瓦算4.5A，（如一臺單相水泵，功率為2千瓦，那么估算電流為9A）
這是在電工行業中的一般估算方法。
統計好所有的用電總功率，計算出總電流之后，才開始配線。（如果是大廠還得考慮應用率，乘上相應的應用系數，因?yàn)樗杏秒娖鞑豢赡芏纪瑫r(shí)用電）
配線，請參照配線口訣。
導體載流量的計算口訣：
10 下五，1 0 0 上二。
2 5 ，3 5 ，四三界。
7 0 ，95 ，兩倍半。
穿管溫度，八九折。
裸線加一半。
銅線升級算。
解釋?zhuān)簩?dǎo)體載流量的計算口訣

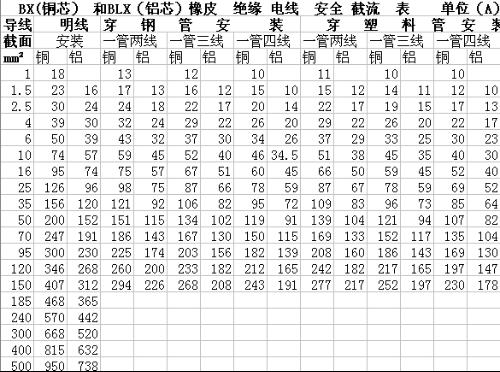

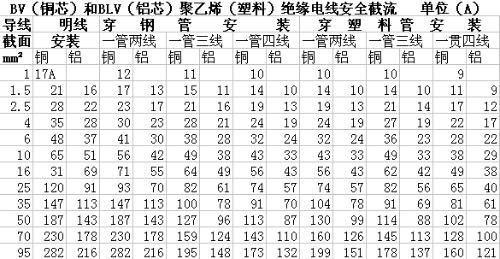

用途：各種導線的載流量(安全電流)通常可以從手冊中查找。但利用口訣再配合一些簡單的心算,便可直接算出,不必查表。導線的載流量與導線的載面有關,也與導線的材料(鋁或銅),型號(絕緣線或裸線等),敷設方法(明敷或穿管等)以及環境溫度(25度左右或更大)等有關,影響的因素較多,計算也較復雜。
10 下五，1 0 0 上二。
2 5 ，3 5 ，四三界。
7 0 ，95 ，兩倍半。
穿管溫度，八九折。
裸線加一半。
銅線升級算。
說明：口訣是以鋁芯絕緣線,明敷在環境溫度25 度的條件為準。若條件不同, 口訣另有說明。絕緣線包括各種型號的橡皮絕緣線或塑料絕緣線。口訣對各種截面的載流量(電流,安)不是直接指出,而是“用截面乘上一定的倍數”,來表示。為此,應當先熟悉導線截面,(平方毫米)的排列：
1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185......
生產廠制造鋁芯絕緣線的截面積通常從而2.5開始,銅芯絕緣線則從1 開始；裸鋁線從16 開始;裸銅線從10 開始。
①這口訣指出:鋁芯絕緣線載流量,安,可以按截面數的多少倍來計算。口訣中阿拉伯?dāng)?shù)碼表示導線截面(平方毫米),漢字表示倍數。把口訣的截面與倍數關系排列起來便如下:
..10 16-25 35-50 70-95 120....
五倍四倍三倍兩倍半二倍
現在再和口訣對照就更清楚了.原來“10 下五”是指截面從10 以下,載流量都是截面數的五倍。“100 上二”(讀百上二),是指截面100以上,載流量都是截面數的二倍。截面25與35 是四倍和三倍的分界處.這就是“口訣25、35 四三界”。而截面70、95 則為2.5 倍。從上面的排列,可以看出:除10 以下及100 以上之外,中間的導線截面是每?jī)煞N規格屬同一倍數。
下面以明敷鋁芯絕緣線,環境溫度為25 度,舉例說明:
【例1】 6 平方毫米的,按10 下五,算得載流量為30 安。
【例2】150 平方毫米的,按100 上二,算得載流量為300 安。
【例3】70 平方毫米的,按70、95 兩2 倍半,算得載流量為175安。
從上面的排列還可以看出,倍數隨截面的增大而減小。在倍數轉變的交界處,誤差稍大些。比如截面25 與35 是四倍與三倍的分界處,25屬四倍的范圍,但靠近向三倍變化的一側,它按口訣是四倍,即100 安。但實際不到四倍(按手冊為97 安)。而35 則相反,按口訣是三倍,即105 安,實際是117 安。不過這對使用的影響并不大。當然,若能胸中有數,在選擇導線截面時,25 的不讓它滿到100 安,35 的則可以略為超過105 安便更準確了。同樣,2.5平方毫米的導線位置在五倍的最始(左)端,實際便不止五倍〈最大可達20安以上〉,不過為了減少導線內的電能損耗,通常都不用到這么大,手冊中一般也只標12 安。
② 從這以下,口訣便是對條件改變的處理。本句:穿管溫度八九折,是指若是穿管敷設(包括槽板等敷設,即導線加有保護套層,不明露的)按①計算后,再打八折(乘0.8)若環境溫度超過25 度,應按①計算后,再打九折。(乘0.9)。
關于環境溫度,按規定是指夏天最熱月的平均最高溫度。實際上,溫度是變動的,一般情況下,它影響導體載流并不很大。因此,只對某些高溫車間或較熱地區超過25 度較多時,才考慮打折扣。
還有一種情況是兩種條件都改變(穿管又溫度較高)。則按①計算后打八折,再打九折。或者簡單地一次打七折計算(即0.8 × 0.9=0.72,約0.7)。這也可以說是穿管溫度,八九折的意思。
例如:(鋁芯絕緣線)10 平方毫米的,穿管(八折)40 安(10 × 5× 0.8 ＝ 40)
穿管又高溫(七折)35 安(1O × 5 × 0.7=35)
95平方毫米的,穿管(八折)190安(95×2.5×0.8＝190)
高溫(九折),214 安(95 × 2.5 × 0.9=213.8)
穿管又高溫(七折)。166 安(95 × 2.5 × 0.7 ＝ 166.3)
②對于裸鋁線的載流量,口訣指出,裸線加一半,即按①中計算后再加一半(乘l.5)。這是指同樣截面的鋁芯絕緣線與鋁裸線比較,載流量可加大一半。
【例1】 16 平方毫米的裸鋁線,96 安(16 × 4 × 1.5 ＝ 96) 。高溫,86 安（16 × 4 × 1.5 × 0.9=86.4）
【例2】 35 平方毫米裸鋁線,150 安(35 × 3 × 1.5=157.5)
【例3】120 平方毫米裸鋁線，360 安（120 × 2 × 1.5 ＝ 360）
③對于銅導線的載流量，口訣指出,銅線升級算。即將銅導線的截面按截面排列順序提升一級,再按相應的鋁線條件計算。
【例一】 35 平方的裸銅線25 度,升級為50 平方毫米,再按50 平方毫米裸鋁線,25 度計算為225 安（50 × 3 × 1.5）
【例二】 16 平方毫米銅絕緣線25 度,按25 平方毫米鋁絕緣的相同條件,計算為100 安(25 × 4)
【例三】 95 平方毫米銅絕緣線25 度,穿管,按120 平方毫米鋁絕緣線的相同條件,計算為192 安(120 × 2 × 0.8)
